понедељак, 19. септембар 2016.

Uputstvo za 3D štampanje i odabir 3D štampača



Koji materijal odabrati?


Od jednostavne ABS plastike u plemenitih metala, pa sve do  keramike ili šećera, 3D štampači u Ponudi Solfins kompanije koriste  materijale sa savršenim svojstvima za naučnike, inženjera, proizvođače, istraživače, lekare, nastavnike, učenike i hobiste. Nudimo izbor od  više od 100 materijala različitih svojstava kao što je otpornost na toplotu, fleksibilnost, transparentnost ili zatezne čvrstoće. Za izradu prototipova, kalupa ili  krajnjih proizvoda od plastike, metala, drveta, gipsa, u ful koloru ili jednobojne, prozirne ili ne, čvrste ili elastične...

 Tehnologije 3D štampe



 SLS tehnologija 3D štampe




CJP tehnologija 3D štampe






 MJP tehnologija 3D štampe




 SLA tehnologija 3D štampe




 FTI tehnologija 3D štampe






четвртак, 11. август 2016.

3D kao format budućnosti

Istorijat


Svi mi koji smo završili mašinstvo ili srodne tehničke fakultete, znamo (ili možda ne) kako je sve počelo. Crtanje na "kulmanu", "tuširanje", odlaganje u arhivu i kopiranje tehničkih crteža na specijalnim kopir mašinama koje su osvetljavale fotoosetljiv papir, a neosvetljeni delovi su u stvari linije na paus papiru kroz koje svetlost nije mogla da prođe (tzv. Blueprint plavo-beli crtež iz "ptice trkačice"). Onda smo imali čitavu paletu 2D softvera sa AutoCAD-om koji i danas živi.

3D era je počela


3D se pojavio ali mi iskustvo govori da ga ljudi do danas nisu iskoristili na pravi način. Sećam se moje prve fascinacije kada sam u stručnom časopisu pročitao članak o 3D CAD softveru koji je bio popularan kod nas devedesetih godina i objasnio sve njegove koncepte, bio sam oduševljen i podrazumevao sam da svi to primenjuju kada već koriste 3D softver. Ono što sam kasnije saznao, radeći sa ogromnim brojem firmi i pojedinaca iz industrije, je da svega par procenata firmi koristi softver na pravi način. Mnogi 3D shvataju samo kao alata kojim će videti da li imaju koliziju u sklopu ili kao alat pomoću koga će doći do radioničkog i sklopnog crteža. Veliki broj njih napravi sklop i ručno broji delove i pravi sastavnicu u excel-u. To je toliko pogrešno i moja misija je da to promenim u našoj industriji, kroz edukaciju i ispravnu implementaciju softvera i cele infrastrukture oko njega.

Pored pogrešne primene imamo i činjenicu da mnoštvo informacija koje 3D model sadrži moramo da osakatimo pravljenjem radioničkih crteža po pravilima tehničkog crtanja, koja su osmišljena, upravo za crtanje olovkom, a ne za 3D projektovanje. Logičan primer su recimo zupčanici koje iz 3D softvera imamo sa svim informacijama u modelu sklopa, ali za radionički crtež moramo da imamo uprošćen prikaz sa podeonim i ostalim karakterističnim kružnicama. Takođe su prisutne brojna druga ograničenja koja nam troše vreme kako bismo nešto što je apsolutno jasno i definisano u 3D modelu, predstavili na crtežu u skladu sa standardima.

Pored gubljenja vremena imamo i činjenicu da je da prema statistikama preko 30% crteža nije usklađeno sa informacijama, odnosno izmenama na 3D modelima.


Šta je to MBD?


Redukovanje upotrebe crteža kroz predstavljanje svih informacija potrebnih za proizvodnju (PMI - Product Manufacturing Information) postoji kao ideja duži niz godina i u manjoj ili večoj meri je podržano od savremenih 3D CAD sistema, ali je razvoj ovih funkcija intenziviran zadnjih godina. U SolidWorks 3D CAD softveru postoji poseban modul pod nazivom SolidWorks MBD koji ima podršku za eDrawings i 3D PDF formate kao izlaz za razmenu i kolaboraciju. CATIA ima modul pod nazivom Catia 3D Master, koji opet može koristiti razne izlazne formate ali i Catia Composer Viewer, što je veoma značajno za različite primene.



Činjenica je i da je od 2014 američko ministarstvo odbrane odabralo MDB (Model Based Definition) kao preferirani format za sve svoje dobavljače, što će se kroz avio i auto industrije koje takođe u određenoj meri preferiraju taj format proširiti i na sve ostale industrije. Šta to zapravo znači?

MBD (Model Based Definition) je novi pristup u definisanju svih informacija neophodnih za proizvodnju (dimenzije, tolerancije, dodatne specifikacije...) i kontrolu na samom 3D modelu, umesto kombinovani pristup gde imamo i 3D model i crtež. Pogledajte donji video za više informacija, a u daljem tekstu možete dobiti odgovor na pitanje da li je ovo za vas?




I dalje ne vidim kako da eliminišem crteže?



  • U nastavku ću navesti nekoliko pitalica i primera gde možete da razmislite o tome da li u vašoj firmi ima prostora za unapređenje i primene filozofije prema kojoj je 3D model jedino mesto istine?
  • Imate sopstveni razvoj i konstrukciju i sami proizvodite delove na CNC mašinama i koristite CAM softver. Ne treba vam crtež!
  • Imate razvoj, tehnologiju i proizvodnju. Tehnologija komunicira sa razvojem preko radioničkih crteža, pravi operacijske crteže koji idu u proizvodnju. Tehnologija bi više volela 3D model sa svim tolerancijama i dimenzijama. Ne trebaju vam radionički i sklopni crteži u razvoju.
  • Kontrola kvaliteta koristi koordinatne merne mašine ili 3D skenere za proveru kritičnih dimenzija i tolerancija. Moderni softveri za inspekciju imaju mogućnost uvoza 3D modela sa tolerancijama, što proces pripreme za kontrolu sa nekoliko sati svodi na nekoliko minuta. Kontroli ne treba radionički crtež. Model sa tolerancijama je dovoljan. Pogledajte Geomagic Control softver i njegove  mogućnosti OVDE >>


  • Da li treba da kotirate sve dimenzije na 3D modelu? NE! Sam 3D model sadrži u sebi informaciju o nazivnim merama. Nema potrebe za kotiranjem dimenzija na koje se primenjuju tolerancije slobodnih mera i određena klasa tolerancija. CAM softver zna kolike su dimenzije formi koje se obrađuju. Besplatni vieweri (eDrawings) omogućavaju interaktivno merenje, a 3D PDF format isto tako nudi mogućnost merenja i definisanja pogleda sa kritičnim dimenzijama i njihovim tolerancijama.

  • Lanac dobavljača nije navikao na rad sa 3D modelima. Svima vašim saradnicima možete poslati 3D PDF dokument koji se automatski kreira iz 3D modela i ne zahteva vreme za izradu. Takođe od 3D modela sa tolerancijama i kotama možete vrlo brzo napraviti radionički crtež.

Pogledajte primere 3D PDF dokumenata na na LINKU >>


  • Imate serijsku proizvodnju i smatrate da za izbacivanje crteža nije još došao trenutak!? Ako sada ne krenete da definišete sve informacije potrebne za proizvodnju na 3D modelu, jednoga dana ćete morati da se vraćate unazad i da radite dupli posao. Definišite sve tolerancije i dimenzije na 3D modelu sada, koristite i dalje crteže u tranzicionom periodu i za godinu-dve pređite u potpunosti na 3D model kao jedino mesto istine.
  • Imate složen proizvod sa mnogo delova i podsklopova. Sastavnica iz 3D CAD softvera prikazuje informacije iz 3D modela, a crtež sadrži druge dodatne informacije koje mogu da utiču na izmenjenu specifikaciju za nabavku i proizvodnju. Često crteži i modeli nisu usaglašeni sa izmenama i neminovno se pravi škart, probijaju rokovi i generišu troškovi.
  • Važno je da napravite razliku između proizvodnje bez crteža i proizvodnje bez papira. Pristup generisanja svih informacija za proizvodnju na 3D modelu omogućava automatsko generisanje 3D PDF dokumentacije koja se može odštampati. Za njeno kreiranje se ne troši vreme dok se za kompleksne radioničke crteže troši značajna količina vremena i često su nejasni, nečitljivi i ne sadrže dovoljno informacija da bi se proizveli delovi. Pogledajte dobar članak na SolidWorks blogu o razlici izmeđ proizvodnje bez papira i bez crteža:  http://blogs.solidworks.com/solidworksblog/2015/04/drawingless-or-paperless.html

Vreme je za promenu


Niko nije rekao da je promena sistema rada laka! Ako želite da napravite skok u produktivnosti za 30%, morate da napravite napor i da uvedete promene u vašoj organizaciji i da radite sa dobavljačima i da njih uslovite da vas prate na vašem putu. Ušteda se neće napraviti samo ako zamenite crtež 3D modelom, već ako povežete nepovezane procese u vašoj firmi. Navodim samo nekoliko primera:

  • Sastavnicu iz 3D modela povežete (integrišete) sa informacionim MRP/ERP sistemom.
  • Tehnologiju radite na bazi modela, a ne crteža, odnosno eliminišete ručno prekucavanje koordinata sa crteža u upravljačku jedinicu mašine primenom savremenih CAM rešenja poput SolidCAM-a i Catia/Delmia CAM-a.
  • Proces definisanja tehnoloških postupaka (ako ih kreirate) mora da se zasniva na pomenutom modelu
  • Proces kontrole, u skladu sa već gore navedenim
  • Proces nabavke, izrade promotivnog materijala, servisnih uputstava i kataloga rezervnih delova se mora zasnivati na pomenutom modelu da bi tranzicija imala smisla i da bi ušteda mogla da se meri u desetinama procenata.

Ja se sa svojim timom bavim savetovanjem i implementacijom pomenutih tehnologija i već više od decenije pratim razvoj tehnologije i ono što se danas desi i promeni za godinu-dve dana, ranije je zahtevalo čitavu deceniju. Zato nemojte misliti da još nije trenutak, jer opstanak na tržištu zavisi od razvojnog i proizvodnog ciklusa u vašoj firmi, a vaša konkurencija će možda već ove godine implementirati 3D MBD, ja to pouzdano znam jer radim na implementaciji kod nekoliko klijenata :)

Razmislite samo da li postoji mašina ili uređaj ili bilo šta drugo što vam može skratiti razvojni ciklus za 30%. Odgovor je verovatno NE!? Sa druge strane totalnim zaokretom u odnosu na ono što smo učili u školi i prevazilaženjem standarda i pravila pisanih za "kulman" možemo da napravimo razliku i da transformišemo poslovanje firme korišćenjem 3D modela proizvoda kao osnovu za komunikaciju u kompletnom razvojnom i proizvodnom procesu.


четвртак, 10. март 2016.

Besplatni modeli za 3D štampu

Pripremili smo vam listu 15 najboljih sajtova sa kojih možete skinuti gotove modele za 3D štampu. Ponuda je veoma raznovrsna - od figurica vaših omiljenih junaka (Star Wars, Game of Thrones...), preko kuhinjskih pomagala do pravih mini-dronova! Ukoliko smo neke propustili, molimo vas da ih navedete u komentarima.

1. Pinshape


2. Thingiverse

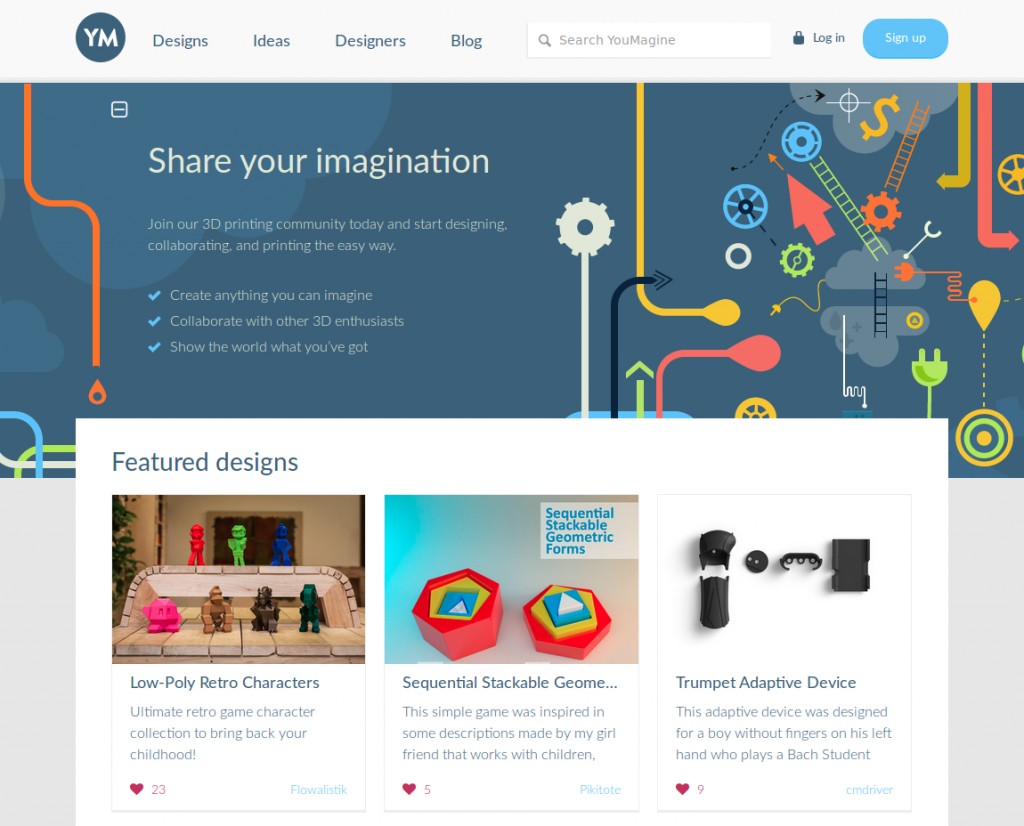

3. YouMagine

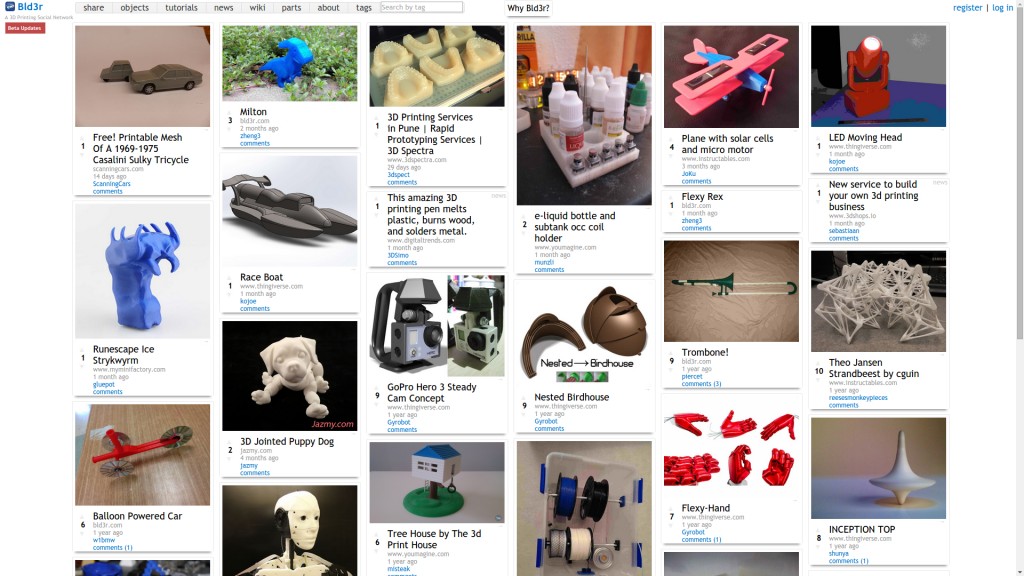

6. Bld3r





8. Cults

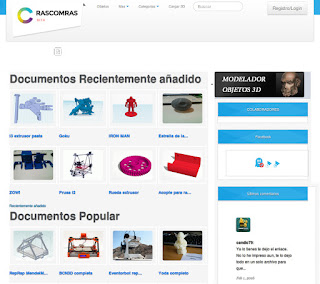

9. RascomRas


10. Repables


11. CGTrader


12. Yeggi


13. 3Dagogo


14. STLFinder


15. Threeding




петак, 19. фебруар 2016.

SolidWorks vizija budućnosti



Početkom februara ekipa Solfins inženjera iz posetila je najveću svetsku CAD konferenciju, SolidWorks World 2016, koja se održala u Dalasu. Hteo bih ovom prilikom da podelim novitete koje će nam SolidWorks brend doneti u narednim godinama.

Naime, veoma je bitno da naglasim da SolidWorks nije više samo jedan softver, već platforma koja obuhvata rešenja koja rade na desktop računarima, ali i cloud-u, na mobilnim uređajima u internet pretraživaču i na svim operativnim sistemima:

Novine koje nam donosi SolidWorks su brojne i sam SolidWorks u budućnosti će biti dostupan na najmanje 4-5 načina:

•    SolidWorks 3D CAD standalone desktop je ono što danas koristite i ta verzija će nastaviti da živi još dugo vremena u tom obliku jer je korisnici vole. Verzija 2017 će doneti brojna unapređenja, ali najznačajnije je istaći podršku za uvoz delova i sklopova iz bilo kog 3D CAD softvera u SolidWorks. Delovi i sklopovi se ne konvertuju u SolidWorks format, već se koriste u izvornom formatu i svaka izmena nastala kroz izvorni CAD softver se reflektuje u SolidWorksu. Ovo će uneti revoluciju u firmama koje sarađuju sa dobavljačima i kupcima koji koriste različita CAD rešenja. Značajno je pomenuti i revolucionarnu tehnologiju koja će desetostruko ubrzati rad sa gigantskim sklopovima. Najavljuju se i opcije besplatne evaluacije softvera i mogućnost iznajmljivanja softvera umesto njegove kupovine.
•    SolidWorks Desktop kroz cloud  je postojeći SolidWorks koji kroz posebno razvijenu funkcionalnost može da se koristi kroz web browser. To znači da sve opcije koje imate sada i puna funkcionalnost SolidWorksa mogu da vam budu dostupne na svakom uređaju i operativnom sistemu kroz web pretraživač!
•    SolidWorks Industrial i Conceptual Designer su rešenja za konceptualni razvoj i industrijski dizajn koja su bazirana na 3DExperience platformi i Catia V6 tehnologiji, rade u web pretraživaču. Ptpuno novi interfejs koji briše razlike između delova i sklopova i u jednom okruženju vam omogućava da razvijete, simulirate proizvod i delite informacije kroz 3DEXPERIENCE platformu sa udaljenim timovima, kupcima i dobavljačima.
•    SolidWorks X Design je potpuno nova platforma koja je napravljena od početka i radi isključivo u web browseru, optimizovana za male korisnike, startap firme, ali i za profesionalne korisnike kojim je razvijena funkcionalnost dovoljna za njihove potrebe. Čitav pristup razvoju proizvoda se razlikuje od svega što nam je poznato. Softver ima veštačku inteligenciju i koristi resurse iz celog sveta kako bi ubrzao razvoj proizvoda. Tako recimo možete postaviti tačku oslonca i mesto delovanja opterećenja, reći softveru da je opterećenje jednako pritisku čovekove ruke ili težini slona, a softver će vam kroz napredni algoritam dati preporučen oblik dela. Ako razvijate neki deo i grubo definišete njegov gabarit, korišćenjem naprednih algoritama za pretragu i prepoznavanje geometrije softver pronalazi na internetu delove slične vašem i delove koji su već razvijeni i mogu da se kupe od strane dobavljača ili proizvođača opreme a funkcionalno odgovaraju vašoj aplikaciji. Time znatno ubrzavate razvoj proizvoda i donošenje odluke o tome da li ćete praviti ili kupiti deo.
•    SolidWorks za decu je novo cloud rešenje koje kroz osnovne operacije za freeform modeliranje i pravljenje mehanizama, omogućava deci da izraze svoju kreativnost, izmodeliraju svoje omiljene karaktere iz crtanih filmova i na kraju odštampaju na 3D štampačima. Inženjeri, ovo morate uzeti za svoju decu, ja ću to sigurno uraditi.
•    SolidWorks PCB – novi proizvod za razvoj štampanih elektronskih ploča potpuno integrisan sa SolidWorks 3D CAD softverom. Proizvod je nastao u saradnji sa kompanijom Altium i biće dostupan klijentima krajem godine. Jednostavan je i intuitivan i čini SolidWorks univerzalnim alatom za razvoj svih tipova proizvoda. Živimo u svetu u kome će uskoro i tosteri imati LCD displej, vezu sa internetom i nekakve aplikacije i SolidWorks je sada spreman za takvu realnost. Oduvek je postojao veliki jaz između softvera za razvoj mehaničkih i električnih podsistema, gde su se gubili podaci i pravile greške. SolidWorks 3D CAD, SolidWorks PCB i SolidWorks Electrical brišu granicu između elektro i mašinskih inženjera i omogućavaju im da rade u jedinstvenom razvojnom okruženju.
•    SolidWorks Visualize – novo rešenje za profesionalni rendering i vizuelizaciju. Sada SolidWorks korisnici neće morati da šalju svoje modele na vizuelizaciju već će moći da odrade vizuelizaciju svojih proizvoda na profesionalnom nivou u kvalitetu koji je prihvatljiv i holivudskoj produkciji.
•    My.SolidWorks platforma je proširena sa velikim brojem lekcija za samo obučavanje i predstavlja jedinstveno mesto na kome se mogu pronaći sve informacije vezano za upotrebu softvera i međusobnu kolaboraciju i deljenje fajlova sa drugima.
•    X drive je nova platforma za razmenu dokumentacije koja radi poput Drop Box-a i Google Drive-a, ali ima u vidu specifičnosti vezane za 3D CAD fajlove, koje tradicionalni sistemi za razmenu dokumenata nemaju. Svi korisnici sa aktivnim godišnjim održavanjem za SolidWorks će imati mogućnost da besplatno koriste ovaj servis do određene količine podataka.

Ako sada pomenemo sve SolidWorks pakete SolidWorks 3D CAD, SolidWorks Enterprise PDM, SolidWorks Inspection, SolidWorks Simulation, SolidWorks Flow Simulation, SolidWorks Plastics, SolidWorks MBD, SolidWorks Composer, SolidWorks Idustrial Designer, SolidWorks Conceptual Designer, SolidWorks Electrical, SolidWorks PCB, SolidWorks X Design, SolidWorks Visualize, vidimo da je SolidWorks danas platforma koja omogućava razvoj elektro-mehaničkih proizvoda od koncepta, preko proizvodnje, pa sve do eksploatacije i servisa.

Dragi klijenti, budite uvereni da je Vaša investicija bila dobra odluka i da će Solfins i SolidWorks pratiti razvoj Vaše firme i opštih industrijskih trendova današnjice kroz razvoj podrške za najnovije tehnologije.

dipl. inž. maš. Srđan Živkov
generalni menadžer kompanije Solfins

среда, 17. фебруар 2016.

Lista SolidWorks i CATIA prečica za tastaturu

Listu SolidWorks prečica za tastaturu možete skinuti na sledećem linku:

SOLIDWORKS PREČICE >>

Listu CATIA prečica za tastaturu možete skinuti na sledećem linku:

CATIA PREČICE ZA TASTATURU >>

четвртак, 18. јун 2015.

Kako da poboljšate SolidWorks performanse pri radu sa sklopovima


Da li se ponekad desi da vam se SolidWorks uspori pri radu sa sklopovima? Ako je vaš odgovor da, onda vam ovaj članak može pomoći.

Optimizujte vaša SolidWorks softver podešavanja:



Najbolji način da odmah utičete na performanse rada sa velikim sklopovima je da pravilno podesite SolidWorks softver. U "Tools" meniju izaberite "Opcije" i na kartici " Performance" postoji nekoliko opcija za poboljšanje performansi za manje moćniji hardver:

1. Isključite kvalitetnu transparentnost (High Quality Transparence)
2. Smanjite nivo detalja za generisanje krivi (Curvature Generation) kao što je prikazano na slici ispod
3. Iključite opciju Verification on Rebuild


Pod opcijom "Assemblies " naćićete sekciju "Large Assemblies". Prva opcija definiše koliko komponenti je potrebno pre nego što SolidWorks pređe u režim velikih sklopova. Ako ste na manje moćnom hardveru možda ćete želeti da ih smanjite kako biste naterali SolidWorks da uđe u režim velikih sklopova sa manjim brojem komponenti.
Sledeća opcija koja ima veliki uticaj na performanse vaše mašine je opcija “Load referenced documents: None" koja prilikom učitavanja sklopa na otvaranju ne otvara i sve referencirane dokumente, što u nekim situacijama može da dovede računar do blockade kod računara slabijih performansi. Druga opcija isključiti “Search file locations for extermnal files”, koja pretražuje reference po unapred predodređenim foolderima, a podešenim u “File locations> Referenced documents”. Gašenjem ove opcije govorimo softveru da ni ne pokušava da pretražuje dodatne lokacije.

Jedna od možda najzahvalnijih opcija u podešavanju samog templejta, “Tools>Options>Document properties>Image quality>Shaded and draft quality HLR/HLV resolution” smanjiti na minimum. Ova opcija je u vezi sa prikazom zakrivljenih ivica modela gde korisnik varijacijom ovog klizača utiča na izgled i kvalitet prikaza na samom 3D modelu. Praktično, kručni otvor na 3D modelu više neće biti prikazan kao krug već kao poligon od mnoštvo pravih linija. Većina ljudi ovo smatra da je sasvim bezbolno podesiti maksimalne vrednosti. Ne samo da se ubrzava rad u softveru, bilo da je deo, sklop ili crtež, već se znatno smanjuje i veličin samog fajla! Iz sklopa je moguće propagirati ista podešavanja na svim referenciranim delovima koji se pojavljuju u sklopu.


Koristite Configurations ili Display state?
Maksimalno iskoristiti konfiguracije. Kada radite sa modelima koji mogu biti složeni, zapamtite da jednostavno možete da napravite konfiguraciju za svaki.

Ograničite i definišite

Treći savet je da ograničite svaku pojedinačnu stvar u modelu. Pokazalo se da dizajneri ostavljaju po nekoliko neograničenih komponenti u sklopu jer žele da ih prevlače okolo. To može biti sjajno za pokazivanje modela drugim ljudima, ali je veoma opterećujuće na softver kada pokušavate da radite na modelu.

Razlog za to je činjenica da svaki put kada premestite ili ponovo otvorite nešto SolidWorks obnavlja i preračunava položaj tih komponenti. Neke od komponenti koje inženjeri često zaboravljaju da u potpunosti ograniče su zavrtnji, navoji i podloške. Često ih korisnici samo ograničavaju kod petostepenih pokreta i kao rezultat toga mogu se rotirati oko svoje ose.

Display state je nešto slično konfiguracijama. S tim da jedno konfiguracija može imati više Display state-ova. Display state je u stvari konfiguracija vizuelnog prikaza. Ukoliko radite na velikom sklopu, korisno je imati odvojene prikaze pojedinih delova podklopa kako bi ono što vam trenutno nije bitno u samom radu bilo sakriveno, a iz razloga suvišnog procesuiranja 3D objekata na ekranu, čime se rasterećuje resurs grafičke kartice i procesora. Na primer, korisno je napraviti poseban Display state u kome neće biti prikazane Toolbox komponente, u slučaju da ih ima mnogo. Koristeći napredne alatke za selekciju kao i Display panel kreiranje Display state vizuelizacije nikada nije bilo lakše.

U nastavku, predstavljamo video u kom je pokazano kako se Display state pravi.








  • Prijavi se na >>  SolidWorks obuku <<
  • Prijavi se na >> BESPLATNE WEBINARE <<
  • Pogledaj >> arhivu webinara. <<
  • SolidWorks 2015: podrška 3D štampanju


    Uz pomoć SolidWorks-a 2015 i novih Windows 8.1 3D Printing drajvera, 3D štampanje nikada nije bilo lakše nego sad. Jednostavno izaberite "3D Print" u meniju File, a nakon nekoliko brzih selekcija možete biti na putu ka brzom stvaranju prototipova ut pomoć 3D štampača.

    Da biste pristupili lokalnom 3D štampaču, sa otvorenim određenim dokumentom dela ili sklopa kliknite File > Print 3D ili kliknite na dugme na traci CommandManager-a.


    Ako 3D štampač ima drajvere podržane od strane Microsoft Windows 8.1 3D štampača, otvara se Print3D menadžer opcija (vidi sliku).


    Microsoft Windows 3D process štampe koristi podatke koji su u XML formatu pod nazivom 3D Manufacturing Format (3MF). Softverske aplikacije koje podržavaju ovaj format pretvaraju svoje podatke u 3MF format i šalju ga print spooler-u operativnog sistema za 3D štampanje.
    Pre korišćenja 3MF formata u 3D proces štampanja je uključeno:

    • CAD dizajn za stvaranje parametarski solidnog modela koji se lako prilagođava.
    • Pregled mesh-a nakon izvoza modela iz CAD programa.
    • Fiksiranje mesh-a koristi poseban softverski program za optimizaciju mesh-a za 3D štampanje.
    • Priprema za štampu, uključujući specifikaciju koja se koristi kao osnova za štampanje, podršku za overhanging materijale, gustinu modela i kvalitet štampe.
    • Štampanje koristeći aplikaciju koja komunicira sa štampačem dok se 3D model štampa.

    Sa drajverima za štampu na Windows 8.1, možete otići direktno sa modela na 3D štampanje. Uz CAD dizajn otvoren u SolidWorks-u, otvorite Print3D PropertyManager, i zatim:

    • Izaberite štampač sa liste dostupnih štampača koji koriste Windows 8.1 drajvere za štampač.
    • Orijentišite svoj model u obim štampe definisan štampačem koji izaberete .
    • Izaberite opcije štampanja za kvalitet, procentnu ispunu (gustina), podršku i osnovu.
    •Štampajte model klikom na dugme OK .

    Kada podesite opcije štampanja u Print3D PropertyManager-u, Windows 8.1 rukuje svom komunikacijom sa 3D štampačem. Prikaz štampe i lokacija modela u presi vam omogućuje da izmenite postavke pre nego što se opredelite za 3D štampanje.

    Napomena: Da biste koristili Print3D PropertyManager za štampanje u Windows-u 8.1, morate biti na računaru koji pokreće operativni sistem Windows 8.1. Međutim, ako koristite Windows 7 i dalje možete koristiti Save to File sposobnost da sačuvate model u 3D formatu za štampanje.


    Kako se ubrzana izrada prototipova u proizvodnji postaje sve više prisutana, bilo šta što nam usmerava proces koji nas vodi od CAD modela do stvarnih proizvoda je dobrodošao dodatak u SolidWorks 2015.

  • Prijavi se na >>  SolidWorks obuku <<
  • Prijavi se na >> BESPLATNE WEBINARE <<
  • Pogledaj >> arhivu webinara. <<
  • Odabir razmere baze prilikom eksportovanja SolidWorks crteža u DXF/DWG format

    Kada se SolidWorks crteži izvoze u DXF/DWG format, faktor razmere treba uzeti u obzir kako bi se izbegle netačne dimenzije i potencijalni gubitak materijala.

    Promena razmere u SolidWorks prikazu crteža ne utiče na dimenzije kad su parametarski povezane sa prikazanim fajlom dela ili sklopa. Očekuje se da se u SolidWorks prikazu crteža sa različitim faktorima razmere pokazuju iste dimenzije modela. Ovaj višerazmerni koncept ne važi za DXF/DWG gde promena razmere utiče na dimenzije modela.

    Kada se SolidWorks crteži izvoze u DXF/DWG format, svi prikazi crteža i sheet-ova se konvertuju koristeći faktor jedinstvene razmere. Ako SolidWorks crtež uključuje prikaz sa različitim razmerama, neki od njih će neminovno pružati pogrešne mere kada se pretvore u DXF/DWG format.

    U “Save as" dijalogu SolidWorks-a dugme Options postaje dostupno nakon izbora tipa fajla za izvoz. U opcijama izvoza za DXF/DWG nije dovoljno da se samo omogući izlaz razmere 1:1, jer rezultat konvertovanja takođe zavisi i od bazične razmere koja je izabrana.

    Na primer, izborom razmere baze 1:2 znači da će sadržaj crteža biti uvećan dva puta (2:1) u toku konverzije, tako da će svaki prikaz razmere 1:2 završiti sa razmerom 1:1 u izlaznom u DXF/DWG fajlu, sa ispravnim merenjem. Međutim, ista razmera baze od 1:2 primenjena u SolidWorks pogledima, koja se različito meri (npr.1:4) će prikazati pogrešne dimenzije kada su takvi prikazi izmereni u DXF/DWG fajlu.

    Padajući meni za razmeru baze izlistava sve faktore razmera koji se nalaze u sheet formatu i u svim prikazima prisutnim u crtežu, pokazujući broj prikaza koji koriste istu razmeru.


    Ako je izvozna opcija “Warn me if enabled’' izabrana, upozorenje se pojavljuje kada se različite razmere nalaze na crtežu, što ukazuje da će se neki predmeti biti pogrešno izmereni u DXF/DWG fajlu.


    Pogledi koji koriste istu razmeru kao razmeru baze za izvoz pružaju tačna merenja proizvoda u DXF/DWG fajlu. Pogledi čija razmera je drugačija od te razmere baze daje pogrešne mere nakon izvoza.



    Kako biste izbegli pogrešno skaliranu geometriju pri DXF/DWG eksportovanju preporučeno je sledeće:

    1. Primenite istu razmeru na svim prikazima crteža koji se eksportuju u DXF/DWG format.
    2. Izaberite razmeru prikaza kao razmeru baze (view scale as a base scal) prilikom izvoza, umesto odabira sheet razmere.

    Sledeći korak bi bio da se primeni ista razmera u svim formatima sheet-ova i prikaza. Ne postoji drugi način da se predvidi ili unapred podesi razmera baze za DXF/DWG konverziju. Neki korisnici vole da primenjuju faktor razmere 1:1 na sve sheet formate prikaze, što eliminiše šanse za greške u SolidWorks cržežu koji je izvezen u DXF/DWG format. SolidWorks korisnici koji redovno pretvaraju crteže u DXF/DWG format obično imaju šablon za crtanje sa sheet skalom podešenom na razmeru 1:1.



  • Prijavi se na >>  SolidWorks obuku <<
  • Prijavi se na >> BESPLATNE WEBINARE <<
  • Pogledaj >> arhivu webinara. <<
  • среда, 18. март 2015.

    Pripovedanje priče - Path i Label trikovi u SolidWorks Composer-u


    Kod SolidWorks Composer-a je sve u pripovedanju priče, bilo o tome kako se iz gomile delova na podu dolazi sklapanjem do udobnog nameštaja, ili kako da se identifikuje odgovarajuća zamena za deo motora.

    Ovo je potpuno drugačiji posao od detaljnog tehničkog crtačkog rada obavljenog u SolidWorks Drawings-u, ali mnogi od njegovih alata su preneti u Composer. Alati Composera su poznati iz SolidWorks okruženja (Exploded Line Sketches, Baloons, Section Views, itd.), ali pružaju niz novih mogućnosti.

    Path alatka

    Alatka Paths se koristi za kreiranje 3D linija (2D linija u 3D prostoru) koje ilustruju put od neutralnih lokacija komponenti. Paths su podeljene u dve sredine i na dva različita tipa. Ovi alati postaju dostupni nakon što odaberete aktera iz geometrije koji je prebačen iz svog neutralnog položaja. Okruženja su jednostavno tu, tako da možete da kreirate obe vrste osnovnih putanja (Path) kako u View tako i u Animation okruženju.



    Postoji značajna razlika između Associative Paths i Non-Associative Paths opcije. Associative Path će ažurirati liniju putanje ukoliko akter ekada menja poziciju. Non-Associative Path linije su samo fotografije trenutne pozicije. Sa Associative Path možete koristiti istu liniju putanje za više pozicija određenog dela ili jednostavno podesiti lokaciju bez potrebe da razmišljate o manuelnom kreiranju linije putanje, već se sve odvija automatski

    Poslednja opcija u paleti Paths je Generate Free Path alat. Ovo postaje dostupno kada imate odabranu postojeću liniju putanje. Klikom na Generate Free Path Composer će kreirati kopiju postojeće putanje koja je asocijativna, i sakriti putanju koja je korišćena za to. Originalna putanja i dalje postoji, proverite svoje napomene ukoliko želite da ga pronađete. Od tog trenutka možete da povučete slobodan Path gde god želite. Ovo je odličan alat ukoliko su su linije putanja blizu, ali ne u potpunosti tamo gde želite.

    Label alatka

    Ova alatka je veoma konkretna i direktna: izaberite alatku, kliknite gde želite da tooltip bude vezan. Vi određujete sve informacije koje će biti prikazane. Ukoliko su "Meta - Properties" dostupne (što znači da su delovi u Composer došli iz SolidWorks modela sa uobičajenim osobinama) i vi odlučite da ih uvezete, možete prikazati svojstva u Label-u.



    Postoji mnoštvo drugih opcija u padajućem meniju alatke Label. Opcija Label with Multiple Actors može u početku izgledati malo zbunjujuća za korišćenje jer na prvi pogled izgleda da ste kreirali normalan Label. Trik je u tome da treba tražiti krstić pored okvira za Label tekst u prostoru aktera Pritisnite levi klik na ikonu i povucite je na novu leader lokaciju. NIje nužno da koristite Label with Multiple Actors da biste dobili krstić. Trebalo bi da takođe bude prikazan na regularnoj Label alatki.



    Ostatak Label alatki su prilično specifične uključujući i one koje koristimo za callout površine, zapremine, ili čak koordinatne tačke. Jedna malo “misterioznija” se zove pipe length. Ovo je specifično za CATIA V4 datoteku, tako da osim ako je ne koristite ne morate da brinete o tome, Composer samo pokazuje svoje korene.

    Poslednja alatka na listi je GD&T, i ponovo, radi se o nečemu što se očekuje od Label alata. Odlično je što je ova alatka fenomenalna za specifične ivice modela. Postoje padajući meniji u svojstvima Label-a kako bi izabrali tip tolerancije i tekstualne veze da biste popunili ostatak. Jedan brzi savet za kraj - da bi se tekst podelio na sekcije koristite vertikalnu liniju - | - na tastaturi.




    уторак, 17. март 2015.

    Brza merenja korišćenjem Status Bar-a (poboljšano u SolidWorks-u 2015)




    Ako su vam potrebna brza merenja modela ne morate uvek da pokrenete Measure alatku. Odabirom ivica ili lica jednostavne vrednosti će vam se pokazati na Status Bar-u na dnu ekrana. U zavisnosti od toga šta ste izabrali, možete naći neke korisne informacije. Novina u SolidWorks 2015 je sposobnost da izaberete cilindrične površine Evo liste selekcija koje možete koristiti za brza merenja.

    Selektujte najvišu tačku da biste dobili kartezijanske koordinate:



    Selektujte najvišu tačku i liniju da biste dobili normalnu razdaljinu između:


    Selektujte dve vertikale da biste dobili razdaljinu i delta X,Y,Z:


    Selektujte jednu ivicu da biste dobili njenu dužinu:


    Selektujte dve paralelne ivice da biste dobili normalnu razdaljinu i potpunu kombinovanu dužinu:


    Selektujte dve neparalelne ivice da biste dobili njihov međusobni ugao:


    Selektujte više ivica da biste dobili potpunu kombinovanu dužinu:



    Selektujte lučnu ivicu da biste dobili radijus i centar kartezijanskih koordinata:


    Selektujte kružne ivice da biste dobili prečnik i centar kartezijasnkih koordinata:


    Selektujte dve paralelne ravne površine da biste dobili normalnu razdaljinu:


    Selektujte dve ne-paralelne ravne površine da biste dobili međusobni ugao:


    Novo u SolidWorks 2015 – Selektujte cilindrični luk da biste dobili radijus:


    Novo u SolidWorks 2015 – Selektujte cilindričnu površinu da biste dobili prečnik:


    Novo u SolidWorks 2015 – Selektujte dve paralelne cilindrične površine da biste dobili razdaljinu izmedju osa:
